Pemuatan dan pembongkaran otomatis

Bongkar Muat Otomatis adalah integrasi lengan robotik, unit gantri, atau manipulator mekanis langsung ke mesin gerinda CNC sehingga benda kerja ditempatkan dan dikeluarkan dari stasiun penggilingan tanpa operator menangani setiap bagian dengan tangan. Bagi produsen yang menjalankan operasi penggilingan silindris atau permukaan ujung dalam beberapa shift, perubahan tunggal ini biasanya merupakan cara tercepat untuk meningkatkan output, mempertahankan toleransi yang lebih ketat, dan mengurangi risiko keselamatan yang terkait dengan penanganan manual berulang di dekat roda gerinda yang berputar.

Di bawah ini, kami menjelaskan mengapa toko-toko mengotomatiskan jalur penggilingan CNC mereka, bagaimana sebenarnya perangkat keras bongkar muat bekerja, di mana sistem ini diterapkan di seluruh industri, bagaimana perbandingan konfigurasi silinder dan muka dan silinder, dan apa yang akan terjadi selanjutnya untuk otomatisasi penggilingan.

Mengapa Mengotomatiskan Mesin Penggiling CNC

Menggerinda bagian silinder dengan baik bergantung pada konsistensi bagaimana benda kerja diposisikan, dijepit, dan dipresentasikan ke roda setiap siklusnya. Ketika langkah itu dilakukan dengan tangan, kelelahan, gangguan, dan variasi kecil dalam teknik merayap dalam shift delapan atau dua belas jam. Mengotomatiskan langkah bongkar muat menghilangkan variabel tersebut dari persamaan, dan keuntungan cenderung muncul di beberapa area terukur.

Produsen yang beralih ke bongkar muat otomatis biasanya melihat peningkatan produktivitas, peningkatan efisiensi, peningkatan keselamatan, kualitas yang lebih konsisten, penghematan waktu dan biaya, pemanfaatan alat berat yang lebih tinggi, dan fleksibilitas yang lebih besar dibandingkan dengan penanganan manual. Karena alat berat dapat bekerja tanpa pengawasan dalam waktu lama, termasuk shift malam dan akhir pekan, produsen dapat memenuhi permintaan produksi yang lebih tinggi tanpa membeli peralatan tambahan.

Perlu dicatat bahwa otomatisasi bukan hanya soal kecepatan. Kualitas yang stabil dan waktu siklus yang lebih singkat kini sama pentingnya dengan proses penggilingan itu sendiri di banyak lingkungan manufaktur yang presisi, itulah sebabnya penanganan otomatis telah menjadi pertimbangan standar dan bukan tambahan kemewahan bagi toko-toko yang bersaing dalam hal konsistensi.

Cara Kerja Sistem Pemuatan Penggilingan Otomatis

Tidak ada cara tunggal untuk membangun sistem bongkar muat otomatis, dan konfigurasi yang tepat sangat bergantung pada rangkaian komponen yang diproduksi. Konfigurasi umum menggabungkan penggiling dengan lengan robot, unit gantri, konveyor, atau perangkat pertukaran khusus, alih-alih bergantung pada seseorang untuk menempatkan dan memindahkan setiap benda kerja.

Dalam siklus yang umum, perangkat penanganan mengambil benda kerja mentah atau benda kerja yang telah dikerjakan sebelumnya dari stasiun pengumpan, menyajikannya ke roda gerinda dalam orientasi yang benar, dan pengontrol CNC mengatur urutan penggilingan yang sebenarnya. Setelah penggilingan selesai, perangkat yang sama mengeluarkan bagian yang sudah jadi dan menempatkannya pada konveyor atau palet keluaran sementara blanko berikutnya sedang dilakukan. Banyak sistem memasangkan urutan penanganan ini dengan perangkat inspeksi sehingga penggilingan berkelanjutan dan pengukuran dalam proses terjadi secara bersamaan, dengan umpan balik dari inspeksi membentuk loop tertutup yang meminimalkan variasi dimensi.

Sebelum memilih konfigurasi, produsen umumnya mempertimbangkan jenis benda kerja apa yang akan ditangani, seberapa banyak variasi dalam ukuran dan geometri, toleransi dan target penyelesaian permukaan apa yang harus dipenuhi, apakah campuran produksi stabil atau sering berubah, berapa banyak ruang lantai yang tersedia untuk pelindung, apakah pengukuran dalam proses diperlukan, dan bagaimana sistem akan mempengaruhi staf dan pelatihan. Mesin yang paling sesuai tidak selalu merupakan mesin yang memiliki paket otomasi tercanggih; dalam banyak kasus, pilihan yang lebih baik adalah konfigurasi yang sesuai dengan pola produksi aktual dan membuat kualitas berulang lebih mudah dipertahankan.

Aplikasi Penggilingan Silinder Otomatis

Penggilingan silindris otomatis muncul di mana pun bagian yang bulat dan berputar perlu diproduksi dalam volume dengan kebulatan yang ketat dan kontrol dimensi. Persyaratan produksi volume tinggi di industri otomotif selaras dengan kemampuan otomatisasi penggiling silinder CNC modern, yang mencakup poros transmisi, poros penggerak, dan komponen sambungan CV.

• Komponen otomotif seperti poros mesin, poros transmisi, dan jurnal bantalan, yang jumlah suku cadangnya tinggi membuat penanganan manual menjadi tidak praktis
• Suku cadang dirgantara termasuk komponen roda pendaratan, poros turbin, dan suku cadang aktuator hidrolik yang harus memenuhi spesifikasi ketat, sering kali terbuat dari paduan eksotik
• Komponen hidrolik dan pneumatik, seperti spool katup dan batang silinder, dimana sistem bongkar muat otomatis membantu penggiling silinder memenuhi permintaan produksi volume sedang
• Manufaktur bearing, dimana mekanisme bongkar muat bekerja berdampingan dengan perangkat inspeksi untuk menjaga produksi yang stabil, efisien, dan presisi
• Pemesinan presisi umum pada pin, selongsong, dan poros loncatan yang digunakan di seluruh peralatan industri

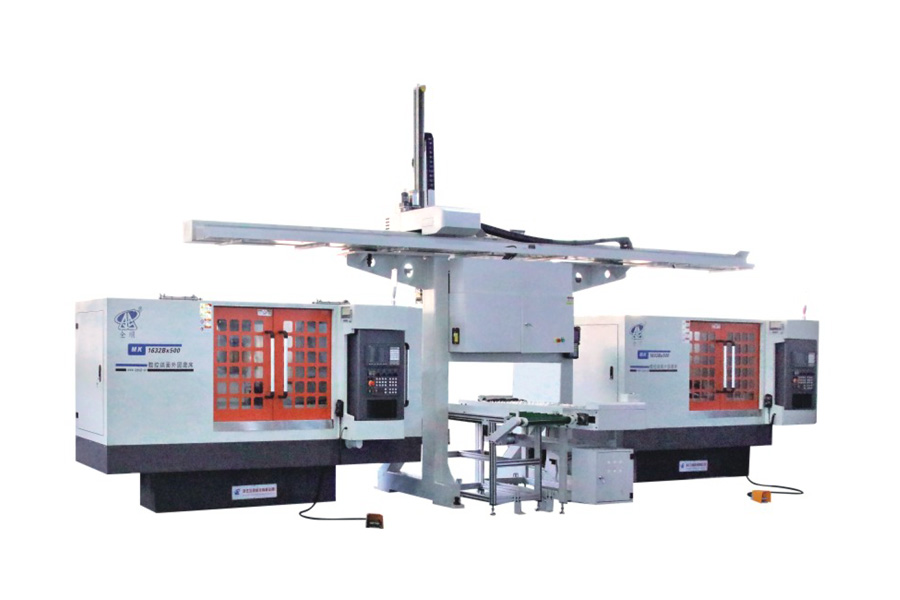

Di Zhejiang Quanshun Machine Tool Co., Ltd, kami Bongkar Muat Otomatis Mesin gerinda silindris CNC dibuat untuk produksi multi-shift yang berulang dan berulang. Model ini dibuat khusus agar poros dan bagian rotasi serupa dapat digerinda, diukur, dan ditukar dengan keterlibatan operator minimal, yang secara alami cocok dengan aplikasi permesinan otomotif, hidraulik, dan umum yang dijelaskan di atas.

Mesin Gerinda Silinder vs Wajah dan Silinder

Pertanyaan umum di kalangan pembeli adalah apakah penggiling silinder standar atau penggiling muka dan silinder lebih cocok. Jawaban singkatnya adalah hal ini bergantung pada apakah bagian tersebut hanya memerlukan keakuratan diameter luar atau apakah permukaan ujungnya juga perlu digiling hingga toleransi yang ketat dalam pengaturan yang sama.

Mesin gerinda silinder terutama digunakan untuk penggilingan presisi pada permukaan ujung, permukaan luar, dan permukaan kerucut dari kumpulan bagian poros, menjadikannya peralatan inti dalam industri mesin otomotif, dan kelompok mesin yang sama juga cocok untuk bagian poros dengan ukuran batch kecil dan persyaratan presisi tinggi di bengkel permesinan militer, dirgantara, dan umum. Ketika suatu komponen juga memerlukan permukaan ujung yang terkontrol, konfigurasi permukaan dan silinder khusus mengurangi berapa kali komponen tersebut harus dibuka penjepitnya dan diposisikan ulang, yang secara langsung melindungi konsentrisitas dan kuadrat yang diperlukan komponen tersebut agar berfungsi dengan benar dalam perakitan.

Quanshun menghasilkan kedua konfigurasi dengan bongkar muat otomatis yang sudah ada di dalamnya Bongkar Muat Otomatis mesin gerinda silindris CNC otomatis cocok untuk suku cadang yang persyaratan utamanya adalah akurasi diameter luar, sedangkan mesin gerinda muka CNC dan silindris otomatis kami dibuat untuk suku cadang yang memerlukan diameter luar dan permukaan ujung digerinda bersama-sama dalam satu siklus otomatis. Meninjau gambar bagian dan keterangan toleransi pada permukaan akhir biasanya merupakan cara tercepat untuk memutuskan mana di antara keduanya yang cocok untuk pekerjaan tertentu.

Tren Masa Depan dalam Otomatisasi Penggilingan CNC

Beberapa arah sedang terbentuk dalam arah bongkar muat otomatis dalam beberapa tahun ke depan.

1. Kontrol kualitas loop tertutup. Beberapa mesin kini memantau keausan roda gerinda dan secara otomatis memicu prosedur pembalutan untuk mempertahankan kinerja yang konsisten, sehingga mengurangi kebutuhan akan pemeriksaan manual antar batch.
2. Integrasi yang lebih erat antara penanganan dan pengukuran. Sistem pembebanan semakin banyak dipadukan dengan pengukuran dalam proses sehingga penyimpangan dimensi dikoreksi selama pengoperasian, bukan ditemukan setelahnya.
3. Antarmuka robot standar. Semakin banyak mesin yang dibangun dengan antarmuka terbuka sehingga lengan robot atau gantri dapat ditukar atau ditingkatkan tanpa mendesain ulang seluruh sel.
4. Fleksibilitas untuk produksi campuran. Paket otomasi dirancang untuk menangani rentang ukuran dan bentuk komponen yang lebih luas dalam sel yang sama, daripada mengunci satu garis ke dalam satu kelompok komponen.
5. Lampu padam dan pengoperasian tanpa pengawasan dalam waktu lama. Seiring dengan meningkatnya keandalan, semakin banyak bengkel yang memperluas proses penggilingan otomatis hingga shift malam penuh dan akhir pekan untuk memaksimalkan pemanfaatan alat berat.

Sebagai produsen yang merancang dan membangun platform penggilingan kami sendiri, Quanshun diposisikan untuk mendukung tren ini secara langsung. Perusahaan ini meliputi area seluas 35.000 meter persegi dengan luas bangunan 32.000 meter persegi, termasuk basis produksi peralatan mesin khusus dan basis produksi suku cadang hidrolik. Rangkaian produk kami mencakup mesin gerinda silindris biasa dan CNC, mesin gerinda silindris muka akhir CNC, mesin gerinda silindris CNC bongkar muat otomatis dan silindris muka akhir, mesin gerinda komposit, dan gerinda silindris presisi tinggi, dan kami juga merancang mesin gerinda khusus non-standar agar sesuai dengan kebutuhan pelanggan tertentu, termasuk perangkat lunak terkait, pelatihan, dan solusi otomasi. Perusahaan kami memiliki kemampuan penelitian dan pengembangan produk penuh, telah lulus sistem mutu ISO9001-2015 dan sertifikasi keselamatan CE, dan telah diakui sebagai Perusahaan Teknologi Tinggi Nasional. Pada tahun 2021, kami dinilai sebagai usaha kecil dan menengah khusus dan baru di Provinsi Zhejiang, dan kami memiliki kualifikasi ekspor sendiri, dengan produk yang saat ini diekspor ke lebih dari 20 negara termasuk Amerika Serikat, Jerman, Jepang, dan seluruh Asia Tenggara.
