Mesin penggilingan silinder universal CNC

A Mesin Penggiling Silinder Universal CNC adalah penggiling yang dibuat untuk melakukan penggilingan eksternal (OD), penggilingan internal (ID), dan sering kali penggilingan lancip dan muka pada satu alas mesin, tanpa memindahkan komponen ke pengaturan yang berbeda. Sebutan "universal" berasal dari kepala roda dan kepala kerja yang dapat diputar, yang memungkinkan satu alat berat mencakup berbagai geometri yang memerlukan dua atau tiga penggiling khusus yang terpisah. Artikel ini menjelaskan apa yang membuat penggiling menjadi universal, cara kerjanya beralih antara OD dan ID, tempat yang memberikan nilai paling tinggi, dan cara memilih model yang tepat untuk toko Anda.

Apa yang Membuat Mesin Gerinda Silinder CNC Universal

Tidak semua penggiling silinder bersifat universal. Penggiling OD standar dibuat dengan wheelhead tetap yang didedikasikan untuk penggilingan eksternal, sementara model universal menambahkan fleksibilitas mekanis untuk menangani beberapa tugas penggilingan pada rangka yang sama. Menurut tinjauan teknis UNITED GRINDING tentang penggilingan silinder, mesin penggiling silinder universal lebih serbaguna daripada penggiling silinder tradisional karena dilengkapi beberapa kepala roda yang dapat disesuaikan, menawarkan peningkatan fleksibilitas dibandingkan desain kepala roda tetap.

Secara praktis, ciri-ciri yang membedakan mesin universal dari mesin standar adalah sebagai berikut.

• Kepala roda berputar. Kepala roda berputar melalui rentang sudut yang dapat diprogram, memungkinkan penggilingan terjun lurus, penggilingan lancip, dan penggilingan permukaan bersudut tanpa perkakas ulang.
• Beberapa posisi spindel. Banyak wheelhead universal membawa dua atau lebih roda OD ditambah spindel ID terpisah, sehingga pengontrol dapat mengindeks di antara keduanya secara otomatis selama satu siklus.
• Putar kepala kerja. Headstock dapat diputar untuk mendukung pekerjaan lancip yang dangkal, sehingga memperluas jangkauan geometri komponen yang dapat diselesaikan alat berat.
• Lampiran penggilingan internal. Spindel ID yang dapat ditarik atau dipasang pada sumbu B menghadirkan penggilingan lubang ke dalam pengaturan yang sama seperti penggilingan OD.
• Sumbu terkoordinasi CNC. Pengontrol mengurutkan putaran kepala roda, pemilihan spindel, dan pergerakan meja secara otomatis, menggantikan konfigurasi ulang manual di antara pengoperasian.

Kombinasi inilah yang memungkinkan terjadinya single Mesin Penggiling Silinder Universal CNC untuk menggantikan sel kecil OD, ID, dan penggiling lancip khusus, khususnya berguna untuk bengkel yang memproduksi poros kompleks, badan katup, atau bagian spindel dalam volume sedang.

Bagaimana Penggiling Universal Beralih Antara Penggilingan OD dan ID

Mekanisme peralihan antara penggilingan eksternal dan internal bergantung pada desain kepala roda, tetapi sebagian besar penggiling universal CNC modern mengandalkan salah satu pendekatan di bawah ini.

Menurut penjelasan UNITED GRINDING tentang proses gabungan ID/OD, penggilingan internal dan eksternal dapat diselesaikan dalam pengaturan yang sama selama mesin dilengkapi dengan benar, dengan beberapa konfigurasi yang dapat menampung hingga empat roda dalam berbagai kombinasi spindel OD dan ID untuk bagian yang kompleks. Manfaat pendekatan ini langsung terlihat: menghilangkan kebutuhan untuk memindahkan komponen antar mesin sehingga mengurangi penanganan, yang pada gilirannya meningkatkan kebulatan dan konsentrisitas antara lubang dan diameter luar, karena kedua fitur tersebut direferensikan dari pengaturan chucking atau centering yang sama.

Apa Manfaat Utama Penggilingan Universal CNC

Alasan untuk mesin universal adalah karena fleksibilitas, akurasi, dan efisiensi ruang lantai, bukan kecepatan siklus mentah dalam satu operasi. Keuntungan utamanya adalah sebagai berikut.

1. Lebih sedikit pengaturan per bagian. Menggerinda OD, ID, dan permukaan bahu dalam satu pencekam menghilangkan kesalahan penyelarasan yang timbul karena pemasangan ulang komponen pada mesin kedua.
2. Konsentrisitas yang lebih baik. Karena lubang dan diameter luar digerinda relatif terhadap referensi yang sama, runout antar fitur lebih mudah dikendalikan.
3. Persyaratan ruang lantai bawah. Satu mesin universal dapat menyerap pekerjaan yang seharusnya memerlukan penggiling OD dan ID terpisah, yang merupakan hal penting di bengkel dengan ruang terbatas.
4. Fleksibilitas untuk produksi campuran. Bengkel kerja yang memproduksi beragam suku cadang dalam jumlah kecil hingga menengah mendapat manfaat dari mesin yang dapat diprogram ulang untuk geometri baru tanpa perubahan perangkat keras.
5. Mengurangi barang dalam proses. Suku cadang tidak diantrekan di antara dua stasiun penggilingan terpisah, sehingga memperpendek waktu tunggu secara keseluruhan.

Kerugiannya adalah mesin universal umumnya lebih kompleks dan memerlukan investasi awal yang lebih tinggi dibandingkan mesin penggiling OD atau ID yang memiliki tujuan tunggal. Untuk produksi satu geometri dalam jumlah besar, mesin khusus seringkali masih merupakan pilihan yang lebih efisien berdasarkan per bagian.

Kapan Anda Harus Menggunakan Penggiling Silinder Universal CNC

Mesin universal mendapatkan tempatnya di lantai pabrik dalam kondisi produksi tertentu dan bukan sebagai pilihan default untuk setiap pekerjaan penggilingan. Tabel di bawah ini menjelaskan kapan mesin ini lebih cocok dibandingkan dengan penggiling khusus satu tujuan.

Suku cadang umum yang cocok untuk penggilingan universal meliputi kumparan katup, poros pompa dengan lubang internal, rumah spindel, komponen silinder hidrolik, dan blanko roda gigi yang menggabungkan diameter luar dengan lubang presisi. Industri yang melaporkan penggunaan besar penggilingan ID/OD gabungan mencakup komponen kemudi otomotif dan turbocharger, katup kontrol hidraulik dirgantara, dan aplikasi manufaktur mesin seperti spindel dan badan pompa, menurut daftar aplikasi industri UNITED GRINDING.

Cara Memilih Mesin Gerinda Silinder Universal CNC yang Tepat

Memilih penggiling universal harus didasarkan pada campuran suku cadang yang Anda perkirakan akan digunakan selama masa pakai alat berat, bukan hanya suku cadang yang ada di depan Anda saat ini. Pertimbangkan faktor-faktor berikut.

• Ayunan dan jarak tengah. Pastikan diameter dan panjang benda kerja maksimum yang dapat ditopang mesin, dengan margin untuk pertumbuhan komponen di masa mendatang.
• Konfigurasi kepala roda. Putuskan berapa banyak posisi roda simultan yang Anda perlukan; konfigurasi spindel dua roda-plus-ID cocok untuk bagian yang lebih kompleks daripada satu kepala putar.
• Rentang putar dan resolusi sumbu B. Jangkauan putar yang lebih luas dan resolusi pengindeksan yang lebih baik mendukung variasi pekerjaan lancip dan sudut yang lebih luas.
• Kecepatan spindel gerinda internal. Penggerindaan lubang pada diameter kecil sering kali memerlukan spindel ID frekuensi tinggi; periksa rentang kecepatan yang tersedia terhadap lubang terkecil Anda.
• Fleksibilitas dalam memegang pekerjaan. Pastikan opsi pencekam, collet, dan antar-pusat cocok dengan rangkaian suku cadang Anda, karena penggiling universal sering kali menjalankan lebih banyak variasi perlengkapan daripada mesin khusus.
• Kontrol perangkat lunak dan dukungan pemrograman. Carilah pemrograman siklus yang intuitif untuk kombinasi urutan OD/ID/taper, karena di sinilah mesin universal mendapatkan atau kehilangan keunggulan waktu dibandingkan pengaturan terpisah.
• Kompatibilitas otomatisasi. Jika volumenya sesuai, pastikan alat berat mendukung pemuatan robotik atau otomatisasi gantri untuk pengoperasian tanpa pengawasan.

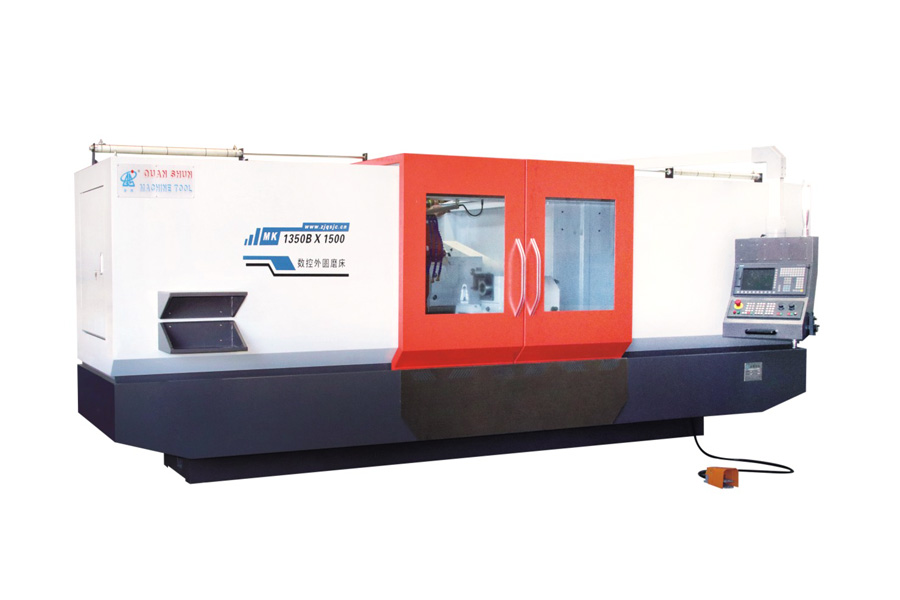

Perusahaan kami memproduksi Mesin gerinda silinder universal CNC dari fasilitas seluas 35.000 meter persegi dengan luas bangunan 32.000 meter persegi, menggabungkan basis produksi peralatan mesin khusus dengan basis produksi suku cadang hidrolik. Rangkaian produk kami mencakup mesin gerinda silindris biasa dan CNC, mesin gerinda silindris muka akhir CNC, mesin gerinda silindris bongkar muat otomatis CNC dan muka akhir, mesin gerinda komposit, dan mesin gerinda silindris biasa dan CNC berpresisi tinggi. Jika konfigurasi standar tidak sesuai dengan geometri komponen pelanggan, tim teknik kami juga merancang mesin gerinda khusus non-standar dan menyediakan teknologi pendukung, perangkat lunak, pelatihan, dan integrasi otomasi.

Perusahaan kami memegang sertifikasi sistem mutu ISO9001-2015 dan sertifikasi keselamatan CE, dan telah diakui sebagai Perusahaan Teknologi Tinggi Nasional. Pada tahun 2021, kami dinilai sebagai usaha kecil dan menengah khusus dan baru di Provinsi Zhejiang. Dengan kualifikasi ekspor mandiri, produk kami saat ini menjangkau lebih dari 20 negara termasuk Amerika Serikat, Jerman, Jepang, dan pasar di seluruh Asia Tenggara, dibangun di atas komitmen jangka panjang untuk mengutamakan kualitas, mengutamakan reputasi, dan mengutamakan layanan.
