Mesin gerinda senyawa

A Mesin Penggiling Majemuk menggabungkan dua atau lebih proses pemesinan, paling umum penggilingan yang dipadukan dengan pembubutan keras, penggilingan, atau operasi penyelesaian sekunder, ke dalam satu platform sehingga benda kerja dapat diselesaikan tanpa dipindahkan ke mesin lain. Manfaat langsungnya adalah pengaturan yang lebih sedikit, akurasi fitur-ke-fitur yang lebih ketat, dan total waktu siklus yang lebih pendek dibandingkan dengan merutekan komponen melalui mesin khusus yang terpisah. Bagian di bawah ini menjelaskan cara kerja kombinasi ini dalam praktiknya, proses apa yang biasanya dipasangkan, di mana proses tersebut memberikan nilai paling banyak, dan cara memilih konfigurasi yang tepat.

Apa Itu Mesin Gerinda Majemuk dan Bagaimana Cara Kerjanya

Pada intinya, mesin gerinda majemuk menyimpan benda kerja dalam satu perlengkapan atau chucking sementara dua stasiun perkakas yang berbeda, seperti pahat pemutar dan roda gerinda, digunakan secara berurutan. Publikasi perdagangan Production Machining telah melaporkan pendekatan ini dalam konteks mesin kombinasi pembubutan keras dan penggilingan, dengan mencatat bahwa proses umumnya adalah melakukan pra-pemesinan atau penyelesaian mesin pada semua permukaan yang dapat diputar dengan keras terlebih dahulu, kemudian menyelesaikan penggerindaan pada area yang memerlukan geometri presisi tinggi tanpa mengubah pengaturan suku cadang.

Alur kerja umum pada mesin gerinda majemuk mengikuti pola yang konsisten, meskipun proses spesifik yang digabungkan dapat bervariasi menurut desain mesin.

Sebuah paten yang menjelaskan desain mesin gerinda kombinasi menggambarkan satu konfigurasi umum, di mana kepala roda pertama membawa roda gerinda dan kepala roda kedua membawa roda superfinishing, keduanya mampu mengumpan secara independen di sepanjang dan melintasi sumbu benda kerja, sehingga penggilingan dan superfinishing berbagai fitur terjadi sementara bagian tersebut tetap didukung secara terus menerus dalam pengaturan yang sama.

Apa Manfaat Utama Penggilingan Majemuk

Kasus untuk a Mesin Penggiling Majemuk bertumpu pada beberapa keunggulan produksi yang terukur dibandingkan mengarahkan suku cadang melalui mesin khusus yang terpisah.

• Pengaturan yang dikurangi. Menggabungkan proses dalam satu perlengkapan menghilangkan kesalahan penyelarasan yang timbul dari pengecekan ulang komponen pada mesin kedua.
• Total waktu siklus lebih pendek. Menghilangkan transportasi, waktu antrian, dan pengaturan kedua di antara operasi akan mempersingkat waktu keseluruhan suku cadang melalui bengkel.
• Peningkatan akurasi fitur-ke-fitur. Karena setiap operasi mengacu pada sumbu yang sama, hubungan antara fitur belokan dan permukaan bumi, seperti konsentrisitas atau kuadrat, lebih mudah dikendalikan.
• Jejak peralatan yang lebih kecil. Satu mesin gabungan dapat menyerap pekerjaan yang seharusnya memerlukan dua atau lebih mesin khusus, yang merupakan hal penting di bengkel dengan ruang terbatas.
• Persediaan barang dalam proses yang lebih rendah. Suku cadang tidak diantri antar stasiun yang terpisah, sehingga mengurangi jumlah inventaris yang belum selesai yang tersimpan di lantai pabrik.
• Fleksibilitas untuk mengubah permintaan. Permesinan Produksi telah mencatat bahwa bengkel-bengkel yang menghadapi persyaratan penggilingan baru pada pekerjaan yang berfokus pada pembubutan, namun tanpa volume yang cukup untuk menggunakan penggiling khusus, dapat menjadikan mesin kombinasi sebagai investasi yang lebih praktis.

Manfaat ini paling terasa pada suku cadang yang menggabungkan beberapa tipe fitur, seperti suku cadang yang memerlukan diameter putar dan lubang presisi tanah, dibandingkan pada suku cadang berfitur tunggal sederhana yang mesin khusus mungkin masih lebih efisien.

Kapan Sebaiknya Anda Menggunakan Mesin Penggiling Majemuk

Mesin gabungan tidak selalu merupakan pilihan yang tepat. Keputusannya bergantung pada kompleksitas bagian, volume, dan seberapa erat fitur-fitur yang berbeda harus saling berhubungan satu sama lain.

Menurut cakupan pusat pembubutan dan penggilingan kombinasi Pemesinan Produksi, suku cadang tipikal yang sesuai dengan pendekatan ini mencakup poros roda gigi, poros rotor, poros pompa, poros motor dan mesin, serta poros cardan, yang mana teknologi pemesinan yang sesuai dipilih untuk setiap fitur pada bagian yang sama. Publikasi ini juga mencatat batasan penting: geometri komponen yang sangat kompleks dapat menimbulkan keterbatasan tertentu, karena tidak semua operasi yang diperlukan, seperti pembubutan, penggilingan, pengeboran, dan penggilingan bersama-sama, selalu dapat dilakukan dalam satu pengaturan, yang berarti beberapa bagian masih memerlukan beberapa pengaturan terlepas dari kemampuan mesin.

Bagaimana Penggilingan Majemuk Dibandingkan dengan Mesin Khusus Terpisah

Memahami trade-off antara mesin gabungan dan sel mesin khusus yang terpisah membantu memperjelas kapan setiap pendekatan masuk akal.

1. Pengaturan dan penanganan. Mesin gabungan menghilangkan perpindahan komponen antar operasi, sedangkan mesin terpisah memerlukan pemindahan dan pemasangan ulang komponen pada setiap tahap.
2. Investasi modal per proses. Mesin gabungan umumnya berharga lebih mahal daripada satu mesin khusus, namun biayanya bisa lebih murah dibandingkan membeli dua atau lebih mesin khusus terpisah untuk kemampuan total yang sama.
3. Ruang lantai. Satu mesin gabungan biasanya menempati total ruang lantai yang lebih sedikit dibandingkan sel setara mesin terpisah yang melakukan operasi yang sama.
4. Fleksibilitas dari waktu ke waktu. Beberapa platform mesin gabungan dirancang untuk dikonfigurasi ulang seiring dengan perubahan kebutuhan bengkel, sehingga modul proses tambahan dapat ditambahkan tanpa penggantian mesin secara menyeluruh.
5. Spesialisasi proses. Mesin khusus yang dibuat untuk satu proses saja terkadang dapat mencapai throughput yang lebih tinggi pada satu operasi tersebut dibandingkan mesin gabungan yang menyeimbangkan beberapa teknologi.
6. Kompleksitas pemeliharaan. Menggabungkan teknologi pada satu mesin berarti lebih banyak subsistem yang harus dipelihara, yang harus dibandingkan dengan waktu penyiapan yang dihemat.

Pilihan yang tepat sering kali bergantung pada campuran sebagian, bukan aturan tetap. Bengkel yang menjalankan beragam suku cadang yang menggabungkan fitur putaran dan permukaan tanah cenderung mendapatkan keuntungan terbesar dari mesin gabungan, sementara bengkel yang menjalankan geometri sederhana tunggal dalam jumlah besar mungkin masih menganggap mesin khusus lebih efisien pada basis per suku cadang.

Cara Memilih Mesin Gerinda Majemuk Yang Tepat

Memilih mesin gerinda majemuk harus didasarkan pada kelompok suku cadang yang Anda perkirakan akan digunakan selama masa pakainya. Pertimbangkan faktor-faktor berikut.

• Kombinasi proses diperlukan. Konfirmasikan apakah campuran komponen Anda memerlukan pembubutan plus penggilingan, penggilingan plus penggilingan, atau penggilingan ditambah operasi finishing sekunder seperti superfinishing.
• Ukuran benda kerja dan kapasitas berat. Pastikan ayunan, panjang, dan kapasitas beban alat berat sesuai dengan perkiraan komponen terbesar Anda di seluruh operasi gabungan.
• Konfigurasi spindel dan kepala roda. Periksa berapa banyak alat atau stasiun roda yang dikontrol secara independen yang didukung alat berat, dan apakah alat atau stasiun roda tersebut dapat diprogram untuk mengumpan sesuai arah yang dibutuhkan suku cadang Anda.
• Persyaratan toleransi dan penyelesaian permukaan. Sesuaikan jenis roda gerinda mesin, seperti opsi abrasif konvensional atau superabrasif, dengan kekerasan dan selesaikan permintaan suku cadang Anda.
• Pengukuran dalam proses. Untuk suku cadang dengan toleransi fitur-ke-fitur yang ketat, pastikan alat berat mendukung umpan balik pengukuran waktu nyata selama siklus gabungan.
• Volume produksi dan otomatisasi. Volume yang lebih tinggi mungkin membenarkan sistem bongkar muat otomatis untuk memperpanjang waktu pengoperasian tanpa pengawasan di seluruh rangkaian proses gabungan.
• Dukungan jangka panjang dan konfigurasi ulang. Evaluasi apakah produsen dapat mendukung penambahan atau perubahan proses di masa depan, serta ketersediaan suku cadang dan pelatihan yang berkelanjutan.

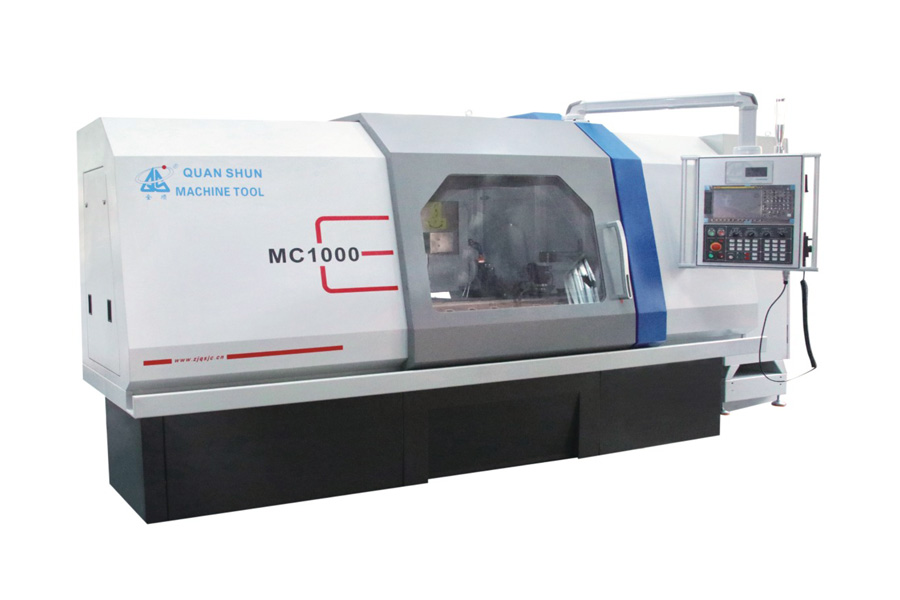

Perusahaan kami memproduksi peralatan gerinda, termasuk mesin gerinda majemuk, dari fasilitas seluas 35.000 meter persegi dengan luas bangunan 32.000 meter persegi, menggabungkan basis produksi peralatan mesin khusus dengan basis produksi suku cadang hidrolik. Rangkaian produk kami meliputi mesin gerinda silinder biasa dan CNC, mesin gerinda silinder muka akhir CNC, mesin gerinda silinder muka bongkar muat otomatis CNC dan muka akhir, mesin gerinda komposit, dan mesin gerinda silinder biasa dan CNC presisi tinggi. Jika suku cadang pelanggan berada di luar spesifikasi katalog standar, tim teknik kami juga merancang mesin gerinda khusus non-standar dan menyediakan teknologi pendukung, perangkat lunak, pelatihan, dan integrasi otomasi.

Perusahaan kami memegang sertifikasi sistem mutu ISO9001-2015 dan sertifikasi keselamatan CE, dan telah diakui sebagai Perusahaan Teknologi Tinggi Nasional. Pada tahun 2021, kami dinilai sebagai usaha kecil dan menengah khusus dan baru di Provinsi Zhejiang. Dengan kualifikasi ekspor mandiri, produk kami saat ini menjangkau lebih dari 20 negara termasuk Amerika Serikat, Jerman, Jepang, dan pasar di seluruh Asia Tenggara, dibangun di atas komitmen jangka panjang untuk mengutamakan kualitas, mengutamakan reputasi, dan mengutamakan layanan.
