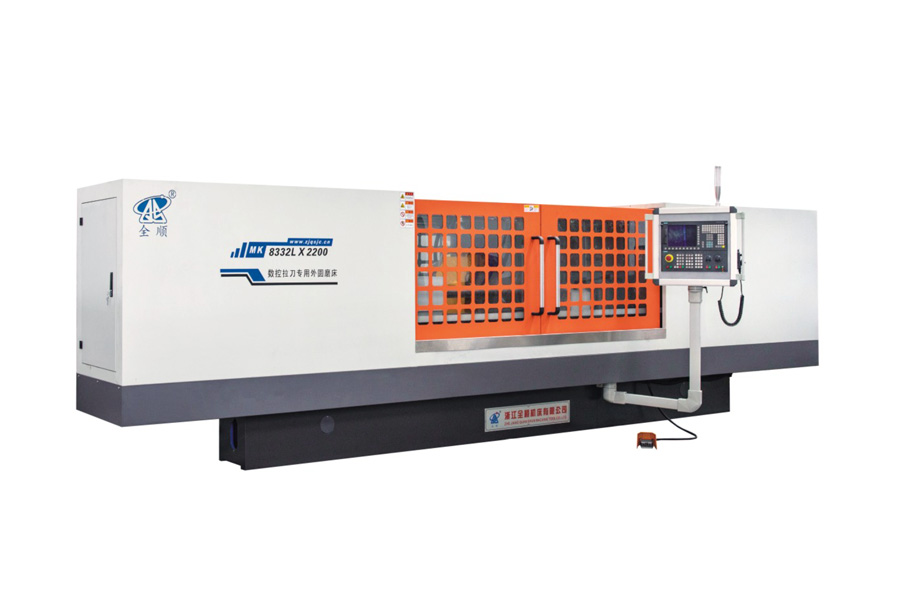

Mesin Gerinda Silinder untuk Broach CNC

Roda CBN untuk Baja Alat yang Dikeraskan — Mesin ini dilengkapi dengan roda gerinda CBN (kubik boron nitrida) berukuran Φ500xBx203, ideal untuk menggerinda baja alat yang dikeraskan yang digunakan pada broach dan alat potong, memberikan umur pakai roda yang lebih panjang serta penghilangan material yang konsisten dibandingkan abrasif konvensional.

Penggilingan Berkecepatan Tinggi, hingga 100 m/s — Kecepatan linear roda hingga ≤100 m/s—lebih dari dua kali lipat dibandingkan mesin gerinda silinder standar—memungkinkan penghilangan material yang lebih cepat sambil mempertahankan hasil akhir permukaan yang halus dan konsisten.

Kepala Spindel Khusus Servo — Kepala spindel khusus yang digerakkan oleh servo (tirus MT5, 60–300 r/min) memberikan kontrol rotasi yang presisi dan stabil, sangat cocok untuk benda kerja berbentuk panjang dan ramping yang sensitif terhadap getaran dan defleksi.

Meja Kerja Tirus Dua Tingkat — Meja kerja dapat berputar searah jarum jam 3°/berlawanan arah jarum jam 3° pada dua tingkat yang dapat disesuaikan, memungkinkan koreksi tirus yang presisi serta pengendalian kelurusan yang sangat penting bagi geometri broach dan mandrel panjang.

Presisi Kelas Ruang Perkakas — Mencapai kebulatan ≤0,002 mm, konsentrisitas ≤0,005 mm, dan kekasaran permukaan ≤Ra 0,2 μm—toleransi yang lebih ketat dibandingkan mesin gerinda silinder produksi standar, sejalan dengan akurasi yang dibutuhkan dalam manufaktur alat presisi.

Kontrol Sumbu Servo Penuh — Baik meja kerja maupun mekanisme umpan melintang menggunakan motor servo AC (torsi 16 Nm) dengan resolusi 0,001 mm, memastikan akurasi posisi yang dapat diulang selama proses penggilingan panjang.

Zhejiang Quanshun Machine Tool Co., Ltd. merancang seri MK8332L khusus untuk memenuhi toleransi ketat yang dibutuhkan dalam produksi broach dan alat potong presisi. Dengan menggabungkan roda gerinda CBN, kepala spindel khusus servo, serta meja kerja tirus dua tingkat, mesin ini mampu menghasilkan kebulatan, konsentrisitas, dan kualitas permukaan kelas ruang perkakas pada benda kerja panjang dan ramping. Kami menyediakan konfigurasi khusus untuk panjang penggilingan, spesifikasi roda, serta rentang kecepatan kepala spindel, lengkap dengan konsultasi teknis, panduan pemasangan, dan dukungan purnajual.

Mengapa mesin ini menggunakan roda CBN daripada roda abrasif konvensional?

Roda CBN (kubik boron nitrida) lebih cocok untuk menggerinda baja alat yang dikeraskan, yang umum digunakan pada broach dan alat potong. Roda ini mempertahankan bentuk dan kemampuan potongnya lebih lama, sehingga mendukung presisi yang lebih konsisten selama siklus produksi yang panjang.

Berapa ukuran dan panjang benda kerja yang dapat ditangani mesin ini?

Mesin ini dapat menggerinda diameter dari Φ8 mm hingga Φ320 mm, dengan panjang penggilingan maksimal 2000 mm, jarak antar pusat 2200 mm, serta berat benda kerja maksimal 150 kg.

Tingkat presisi apa yang dapat dicapai mesin ini?

Mesin ini mampu mencapai kebulatan ≤0,002 mm, konsentrisitas ≤0,005 mm, dan kekasaran permukaan ≤Ra 0,2 μm, memenuhi persyaratan toleransi dalam manufaktur alat presisi dan broach.

Berapa kecepatan linear maksimal roda?

Roda gerinda dapat berputar dengan kecepatan linear hingga 100 m/s, mendukung penghilangan material yang efisien sekaligus menjaga kualitas permukaan.

Apakah mesin ini dapat menggerinda profil tirus sekaligus poros lurus?

Ya. Meja kerja tirus dua tingkat dapat berputar searah jarum jam 3° dan berlawanan arah jarum jam 3°, memungkinkan penggilingan tirus yang presisi serta koreksi kelurusan selain penggilingan silinder standar.

Apakah spesifikasi dapat disesuaikan?

Ya. Zhejiang Quanshun Machine Tool menawarkan opsi kustomisasi panjang penggilingan, rentang kecepatan kepala spindel, spesifikasi roda, serta parameter lainnya sesuai dengan kebutuhan khusus alat atau benda kerja.
