Mesin Gerinda 5 Sumbu: Cara Kerja, Manfaat Utama, dan Tips Membeli yang Cerdas

Saat pelanggan memberi Anda sekumpulan bilah turbin atau alat pemotong multi-lobed, cara konvensionalnya adalah dengan melakukan pengerjaan kasar dan menyelesaikan setiap permukaan pada mesin terpisah, maka harapan konsentrisitas masih berlaku. Mesin gerinda 5 sumbu mengubah aritmatika itu. Ini dapat memposisikan benda kerja dan roda di sepanjang lima sumbu yang diinterpolasi, sehingga satu pengaturan mencakup cakupan geometri yang jauh lebih luas. Tapi apakah itu menjadikannya pembelian berikutnya yang tepat untuk setiap toko? Jawaban jujurnya adalah: ini hanya terbayar bila pekerjaan tersebut benar-benar menuntut gerakan multi-sumbu secara simultan.

Apa Sebenarnya Fungsi Mesin Gerinda 5 Sumbu

Mesin gerinda 5 sumbu bukan sekadar gerinda silinder eksternal dengan dua tombol tambahan. Sumbu X, Y, dan Z menggerakkan meja, kepala roda, atau benda kerja dalam tiga arah linier. Sumbu A dan B memutar dan memiringkan benda kerja atau spindel pahat. Bersama-sama, keduanya memberi Anda lima derajat kebebasan, sehingga roda gerinda dapat mendekati profil rumit dari hampir semua sudut tanpa kehilangan kontak dengan permukaan.

Dalam praktiknya, ini berarti Anda dapat menggiling permukaan pahatan yang rumit dalam satu penjepitan. Pada mesin tiga sumbu, Anda harus mengindeks bagian tersebut, mengatur ulang, dan menerima kesalahan runout dan penyelarasan. Interpolasi lima sumbu memungkinkan roda tetap terhubung dengan jalur permukaan teoretis sementara bagian berputar dan miring di bawahnya.

Bagaimana Gerakan 5 Sumbu Menghasilkan Presisi

Presisi pada penggiling 5 sumbu bukan hanya soal memiliki lebih banyak motor. Sistem kendali harus menyinkronkan lima sumbu secara terus menerus. Kontrol CNC modern menggunakan koordinat Cartesian yang dipisahkan dan kinematika terbalik untuk mengubah jalur pahat menjadi perintah sumbu simultan. Jika salah satu sumbu tertinggal bahkan 0,002 mm, profil akhir dapat menunjukkan bayangan atau obrolan.

Kekakuan mekanis juga sama pentingnya. Mesin gerinda 5 sumbu memerlukan alas yang kokoh, akurasi timah yang tinggi pada sekrup bola, dan kompensasi termal pada spindel. Tanpa hal tersebut, sumbu tambahan hanya akan membuat anggaran kesalahan menjadi lebih besar. Desain lima sumbu terbaik menggunakan rel linier yang telah dimuat sebelumnya dan meja putar penggerak langsung untuk meminimalkan serangan balik.

Keuntungan Utama Penggilingan 5 Sumbu dalam Praktek

Penggerindaan lima sumbu memberi Anda pengaturan yang lebih sedikit, waktu siklus yang lebih pendek, penyelesaian permukaan yang lebih baik, dan kemampuan untuk menciptakan geometri undercut dan twisted yang tidak dapat dicapai oleh penggerindaan terjun sederhana. Hal ini juga meningkatkan konsistensi bagian-ke-bagian karena penjepitan yang sama digunakan untuk semua permukaan mesin.

Ketika Mesin 5 Sumbu Bukan Yang Paling Cocok

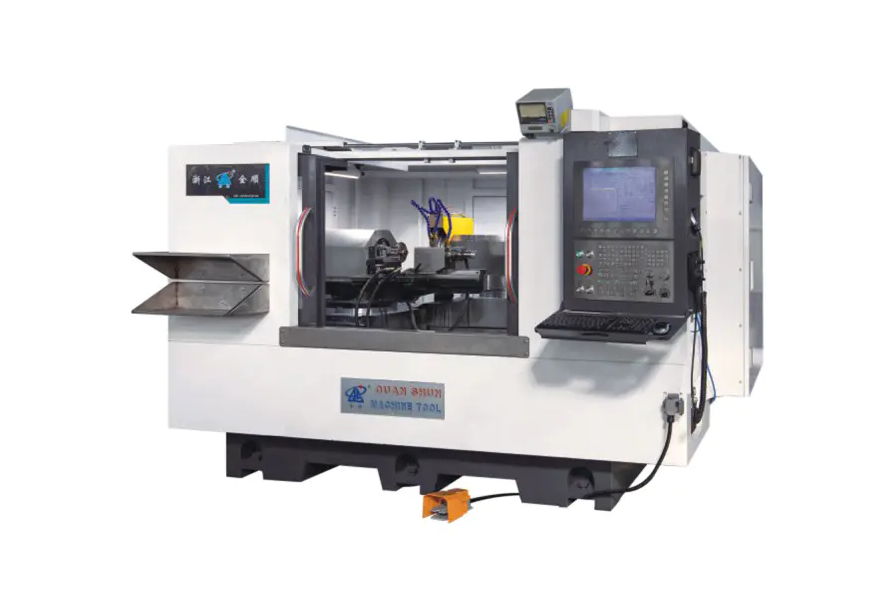

Jika sebagian besar komponen Anda berupa poros silinder, selongsong, atau poros engkol dengan garis tengah yang jelas, mesin multi-sumbu mungkin berlebihan. Penggiling silinder CNC atau mesin penggiling majemuk dapat menghasilkan kebulatan sub-mikron dan ukuran yang konsisten dengan biaya yang jauh lebih rendah dan perawatan yang lebih sederhana. Misalnya, Alat Mesin Zhejiang Quanshun membuat a penggiling silinder profil CNC presisi tinggi yang menangani profil eksternal yang kompleks dengan pengaturan yang jauh lebih konvensional. Tidak seperti geometri lima sumbu, mesin ini dibuat di sekitar sumbu rotasi bagian, sehingga mempertahankan kekakuan yang diharapkan sebagian besar bengkel dari penggiling silinder.

Jika Anda memproses poros yang panjang atau berdiameter besar, desain roda ganda atau roda lebar sering kali dapat melakukan pekerjaan dengan hasil yang lebih tinggi daripada pusat lima sumbu. Solusi penggilingan khusus juga tersedia untuk benda kerja non-standar tanpa mengharuskan Anda membeli lebih banyak sumbu daripada yang dapat Anda gunakan.

Apa yang Harus Dievaluasi Sebelum Membeli Mesin Gerinda 5 Sumbu

Mulailah dengan portofolio bagian Anda. Jika 80% pekerjaan dapat dilakukan dengan chuck dua rahang sederhana, investasi 5 sumbu mungkin tidak digunakan. Selanjutnya, tentukan pita toleransi. Pemesinan lima sumbu bersinar untuk toleransi profil ±0,005mm , namun jika Anda hanya membutuhkan ±0,01 mm pada diameter luar, mesin yang lebih murah dapat menampungnya dengan mudah.

Pemrograman adalah biaya tersembunyi lainnya. Mesin gerinda 5 sumbu umumnya memerlukan prosesor pasca CAM yang menghasilkan gerakan lima sumbu yang diinterpolasi, ditambah pemrogram terlatih. Pertimbangkan waktu itu, bukan hanya harga stikernya.

Terakhir, lihat kedalaman layanan pembuat mesin. Mesin seberat 40 ton dengan lima sumbu bukanlah sesuatu yang bisa Anda bawa ke bengkel setempat. Tanyakan tentang waktu respons, ketersediaan unit sumbu cadangan, dan apakah pembuatnya menawarkan pengujian di lokasi.

Memilih Teknologi Penggilingan yang Tepat untuk Toko Anda

Tidak ada keputusan universal. Pilihan yang tepat bergantung pada bauran produk Anda, target kualitas Anda, dan kemampuan tim Anda untuk memprogram jalur alat multi-sumbu. Banyak produsen menemukan jalan tengah: gunakan penggiling silinder CNC yang andal untuk sebagian besar pekerjaan sehari-hari, dan tambahkan pusat penggilingan kompon yang fleksibel saat komponen rumit muncul. Pendekatan tersebut menjaga biaya per bagian tetap rendah sambil tetap mempertahankan kemampuan menangani geometri eksotik.

Untuk kerangka keputusan praktis, lihat panduan kami di cara memilih mesin penggiling .
