Bagaimana cara mengevaluasi presisi dan kemampuan pengulangan penggiling poros engkol CNC?

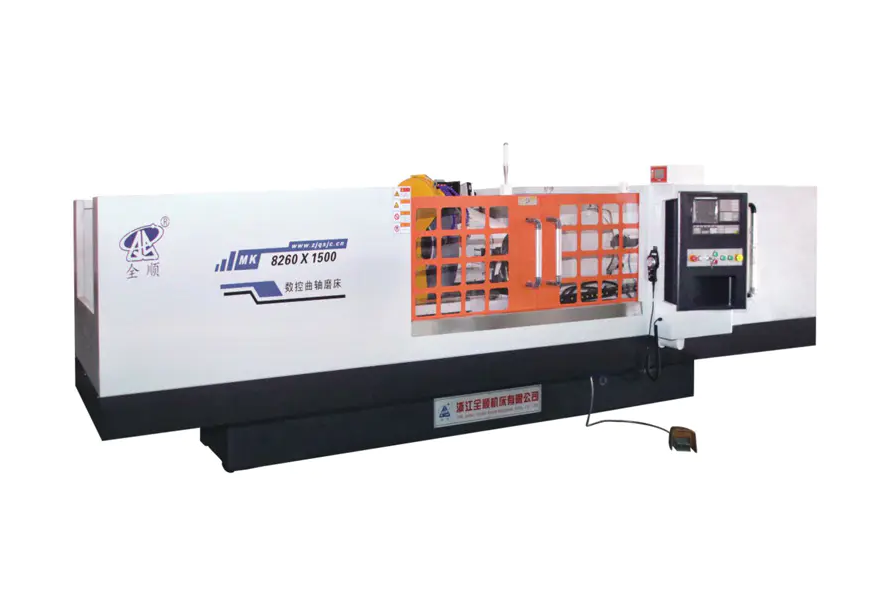

Mengevaluasi ketepatan dan keterulangan a Penggiling poros engkol CNC memerlukan pengukuran sistematis akurasi dimensi, toleransi geometrik, dan konsistensi proses pada beberapa siklus pemesinan. Pendekatan inti menggabungkan pemeriksaan pada mesin, verifikasi CMM (Mesin Pengukur Koordinat), dan analisis kontrol proses statistik (SPC). Penggiling poros engkol CNC yang terkalibrasi dengan baik akan mampu mencapainya kebulatan dalam ±0,001 mm , toleransi diameter dalam ±0,002mm , dan nilai Cpk sebesar 1,33 atau lebih tinggi dianggap mampu berproduksi.

Proses evaluasi bukanlah pemeriksaan yang dilakukan satu kali saja — ini merupakan protokol terstruktur yang mencakup kualifikasi mesin, inspeksi benda kerja, dan analisis kemampuan jangka panjang.

Metrik Presisi Utama untuk Penggilingan Poros Engkol CNC

Sebelum menjalankan pengujian apa pun, penting untuk menentukan parameter mana yang merupakan "presisi" untuk penggiling poros engkol. Metrik ini berdampak langsung pada kinerja mesin dan umur komponen.

• Toleransi Diameter Jurnal: Biasanya ±0,002–0,005 mm untuk poros engkol performa tinggi.
• Kebulatan (Kebulatan): Harus berada dalam kisaran 0,001–0,003 mm untuk jurnal utama dan jurnal pin.
• Silinderitas: Mengukur deviasi lancip dan barel sepanjang panjang jurnal, biasanya ≤0,002 mm.
• Kekasaran Permukaan (Ra): Target Ra ≤ 0,4 µm untuk permukaan kontak bantalan.
• Akurasi Lemparan Jurnal Pin: Penyimpangan pusat pin relatif terhadap sumbu utama, biasanya ≤0,005 mm.
• Penempatan Sudut Jurnal Pin: Penting untuk timing mesin; kesalahan sudut tidak boleh melebihi ±0,05°.

Metrik ini membentuk cetak biru pengukuran. Setiap protokol evaluasi harus menangani masing-masing protokol dengan instrumen dan metode yang sesuai.

Kualifikasi Mesin: Titik Awal

Sebelum penggilingan benda kerja dimulai, mesin itu sendiri harus diverifikasi melalui uji kualifikasi geometrik dan dinamis. Pengujian ini menentukan apakah struktur mekanis alat berat dapat mendukung toleransi yang dinyatakan.

Tes Akurasi Geometris

Gunakan interferometer laser atau bar bola presisi untuk memeriksa:

• Kelurusan sumbu lintasan kepala roda gerinda (sumbu X): target ≤ 0,002 mm/300 mm
• Paralelisme antara sumbu spindel roda dan sumbu workhead/tailstock: ≤ 0,003 mm/500 mm
• Runout spindel roda gerinda: ≤ 0,001 mm
• Runout spindel kepala kerja: ≤ 0,002 mm

Penilaian Stabilitas Termal

Penyimpangan termal adalah sumber utama kesalahan dimensi dalam penggilingan CNC. Jalankan mesin pada suhu pengoperasian setidaknya 60–90 menit sebelum melakukan pengukuran presisi. Ukur perpindahan termal pada spindel gerinda menggunakan sensor kapasitif dengan interval 15 menit. Mesin yang stabil harus terlihat penyimpangan termal kurang dari 0,003 mm setelah pemanasan.

Pengukuran Pada Mesin: Kontrol Presisi Waktu Nyata

Modern Penggiling poros engkol CNCs mengintegrasikan sistem pengukuran dalam proses yang secara terus menerus mengukur diameter benda kerja selama penggilingan. Putaran umpan balik aktif ini adalah metode paling langsung untuk mengendalikan presisi dimensi.

Untuk mengevaluasi efektivitas pengukur pada mesin:

1. Giling jurnal uji hingga diameter nominal dan catat pembacaan pengukur pada percikan api.
2. Lepaskan benda kerja dan ukur jurnal yang sama dengan pengukur udara atau CMM yang dikalibrasi.
3. Hitung perbedaan antara pembacaan di mesin dan pengukuran offline.
4. Ulangi ini di 10 bagian berturut-turut untuk menentukan kesalahan korelasi ukuran.

Pengukur dalam proses yang berfungsi dengan baik harus berkorelasi dengan hasil CMM di dalamnya ±0,001mm . Penyimpangan di luar batas ini menunjukkan keausan alat pengukur, masalah pemasangan, atau kontaminasi cairan pendingin.

Inspeksi Pasca Proses dengan CMM dan Kebulatan Tester

Pengukuran di luar mesin memberikan data paling objektif untuk evaluasi presisi. Dua instrumen sangat diperlukan:

Mesin Pengukur Koordinat (CMM)

Inspeksi CMM menangkap diameter, silindris, dan akurasi lemparan. Untuk evaluasi poros engkol, probe pemindai lebih disukai daripada probe pemicu sentuh karena probe ini mengumpulkan ratusan titik per jurnal, sehingga menghasilkan data statistik yang kuat. Ukur minimal 3 penampang per jurnal (kedua ujung dan tengah) menggunakan setidaknya 36 poin per penampang .

Penguji Kebulatan/Bentuk

Penguji kebulatan khusus (tipe Taylor Hobson atau setara) memberikan resolusi yang jauh lebih tinggi untuk sirkularitas dan permukaan bergelombang dibandingkan CMM. Ia menggunakan spindel presisi dengan ketidakpastian sudut di bawah 0,01 detik busur . Instrumen ini penting untuk mengevaluasi:

• Kesalahan kebulatan per ISO 12181
• Lobing (kesalahan harmonik ganjil yang disebabkan oleh pemasangan tanpa pusat)
• Waviness (kesalahan frekuensi menengah-spasial terkait dengan obrolan roda)

Pengujian Pengulangan: Pendekatan Gauge R&R dan SPC

Pengulangan bukan hanya tentang satu bagian yang baik — ini adalah tentang output yang konsisten di seluruh proses produksi . Dua metode terstruktur mendefinisikan kemampuan ini:

Pengulangan dan Reproduksibilitas Pengukur (R&R Pengukur)

Penelitian ini memisahkan variasi sistem pengukuran dengan variasi bagian sebenarnya. Prosedur:

• Pilih 10 jurnal poros engkol yang mencakup kisaran diameter yang diharapkan.
• Mintalah 2–3 operator masing-masing mengukur 10 bagian, masing-masing 3 kali, dalam urutan acak.
• Hitung %GRR = (Variasi R&R pengukur / Variasi total) × 100.

Kriteria penerimaan: %GRR ≤ 10% sangat bagus; 10–30% adalah marginal; di atas 30% memerlukan tindakan perbaikan sebelum data produksi dapat dipercaya.

Kontrol Proses Statistik (SPC) dan Kemampuan Proses

Giling minimal 25–30 poros engkol berturut-turut dalam kondisi terkendali dan catat diameter jurnal utama untuk setiap bagian. Plot data pada diagram kendali X-bar dan R, lalu hitung:

• Cp (Kemampuan Proses): Tindakan menyebar relatif terhadap toleransi. Target Cp ≥ 1,67.
• Cpk (Indeks Kemampuan Proses): Akun untuk pemusatan proses. Target Cpk ≥ 1,33 untuk produksi standar; ≥ 1,67 untuk jurnal kritis.
• Deviasi Standar (σ): Harus di bawah 1/6 dari toleransi bilateral.

Ringkasan Evaluasi: Metrik dan Ambang Batas Penerimaan

Sumber Umum Kehilangan Presisi dan Cara Mengidentifikasinya

Apabila hasil evaluasi berada di luar ambang batas di atas, akar permasalahannya harus ditelusuri secara sistematis. Sumber paling umum dari penurunan presisi di Penggiling poros engkol CNCs termasuk:

• Ketidakseimbangan roda atau kesalahan ganti: Menyebabkan tanda obrolan terlihat pada profil kebulatan sebagai lobing frekuensi tinggi. Solusi: seimbangkan kembali roda dan lapisi kembali dengan timah yang lebih halus.
• Keausan bantalan kepala kerja atau tailstock: Ditampilkan sebagai peningkatan runout pada benda kerja yang berputar. Dapat dideteksi dengan indikator dial presisi di hidung spindel.
• Pertumbuhan termal selama produksi berjalan lama: Diidentifikasi berdasarkan tren data CMM dari waktu ke waktu — jika diameter secara bertahap bergeser ke satu arah, diperlukan kompensasi termal atau siklus pemanasan.
• Inkonsistensi perlengkapan atau penjepitan: Menghasilkan variasi akurasi lemparan bagian-ke-bagian. Periksa dengan gaya penjepitan yang konsisten menggunakan kunci momen dan ulangi pengukuran.
• Kesalahan interpolasi pengontrol CNC: Bermanifestasi sebagai kesalahan posisi sudut dalam jurnal pin. Verifikasi dengan memeriksa resolusi encoder sumbu C dan pengaturan kompensasi backlash.

Menetapkan Jadwal Evaluasi Ulang Berkala

Kualifikasi satu kali saja tidak cukup untuk jaminan produksi jangka panjang. Evaluasi presisi harus mengikuti jadwal berjenjang:

• Setiap shift produksi: Verifikasi korelasi pengukur dalam proses menggunakan pengukur cincin utama referensi. Periksa bagian pertama dan terakhir dari proses dengan CMM.
• Mingguan: Jalankan sampel SPC 10 bagian dan hitung ulang Cpk. Periksa kondisi roda dan keausan alat ganti.
• Bulanan: Lakukan audit akurasi geometrik penuh menggunakan interferometer laser dan pengujian ball bar.
• Setiap tahun atau setelah pemeliharaan besar: Kualifikasi ulang alat berat secara menyeluruh termasuk stabilitas termal, runout spindel, dan studi R&R Gauge.

Analisis tren dari pemeriksaan berkala ini memungkinkan pemeliharaan proaktif sebelum presisi menurun di bawah spesifikasi — mengurangi tingkat kerusakan dan waktu henti yang tidak direncanakan secara signifikan.
