Jawaban Langsung: Penggilingan silinder menghasilkan akurasi dimensi yang luar biasa (toleransi seketat ±0,001 mm), penyelesaian permukaan yang unggul (Ra 0,1-0,4 um), tingkat penghilangan material yang tinggi, dan kemampuan pengulangan yang konsisten di seluruh proses produksi bervolume tinggi. Ini adalah standar industri untuk menyelesaikan poros, bantalan, gulungan, dan komponen silinder presisi yang digunakan dalam manufaktur dirgantara, otomotif, dan hidrolika.
Apa itu Penggilingan Silinder?
Penggilingan silinder adalah proses pemesinan yang menggunakan roda abrasif untuk menghilangkan material dari permukaan luar atau dalam benda kerja berbentuk silinder, sehingga menghasilkan hasil akhir yang sangat presisi dan halus. Benda kerja berputar pada porosnya sendiri sementara roda gerinda menghilangkan material secara bertahap. Proses ini banyak diterapkan pada komponen seperti poros, spindel, batang, pin, dan jurnal bantalan.

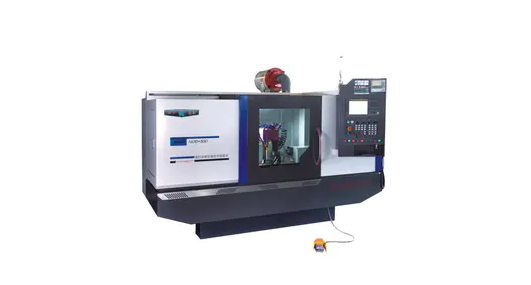

Modern Mesin Gerinda Silinder CNC teknologi menambahkan kontrol numerik komputer ke dalam proses ini, memungkinkan siklus yang sepenuhnya otomatis, koordinasi multi-sumbu, dan strategi penggilingan yang dapat diprogram yang secara dramatis memperluas apa yang dulu mungkin dilakukan dengan mesin manual atau hidrolik konvensional.
Penggilingan OD
Menggiling permukaan silinder luar benda kerja di antara bagian tengah atau dilempar.
Penggilingan ID
Menggiling lubang atau lubang internal untuk persyaratan kesesuaian yang ketat.
Penggilingan Tanpa Pusat
Tidak diperlukan perlengkapan; bagian-bagiannya ditopang oleh bilah sandaran kerja dan roda pengatur.
Penggilingan Lancip
Menghasilkan permukaan berbentuk kerucut dengan mengimbangi benda kerja atau memutar kepala roda.
Keuntungan Inti dari Penggilingan Silinder
Keuntungan berikut menjelaskan mengapa penggilingan silinder tetap menjadi metode penyelesaian pilihan untuk komponen berputar presisi di sektor industri berat, ruang angkasa, dan teknik presisi.
01
Akurasi Dimensi Luar Biasa
Penggilingan silinder dapat mencapai toleransi seketat ±0,001 mm (1 mikron), jauh melampaui kemampuan pembubutan atau penggilingan yang dapat diandalkan. Hal ini menjadikannya penting untuk komponen yang kesesuaian, jarak bebas, dan interferensinya harus dikontrol secara tepat. (Sumber: Buku Pegangan Mesin, Edisi ke-30, Pers Industri)
02
Kualitas Permukaan Akhir yang Unggul
Penggilingan menghasilkan nilai kekasaran permukaan pada kisaran Ra 0,1 hingga 0,8 um, dibandingkan dengan Ra 1,6 hingga 6,3 um pada pembubutan akhir. Hal ini mengurangi gesekan, keausan, dan kegagalan kelelahan pada rakitan yang berputar seperti dudukan bantalan dan permukaan jurnal. (Sumber: ASM Handbook, Vol. 16, Machining)
03
Kemampuan untuk Mengolah Bahan Keras
Setelah perlakuan panas, logam menjadi terlalu sulit untuk dibalik atau digiling secara efektif. Penggilingan silinder menangani baja yang diperkeras (hingga 70 HRC), karbida, keramik, dan baja perkakas yang diperkeras dengan mudah, menjadikannya satu-satunya metode penyelesaian yang layak untuk banyak komponen kelas ruang angkasa.
04
Pengulangan dan Konsistensi Tinggi
Mesin gerinda yang dikontrol CNC mengulangi siklus yang sama dengan konsistensi sub-mikron di ribuan bagian. Hal ini penting dalam produksi otomotif dan ruang angkasa, di mana variasi batch-to-batch harus dihilangkan. Nilai Cp/Cpk di atas 1,67 secara rutin dapat dicapai pada penggiling silinder CNC. (Sumber: Rekayasa Kualitas, Marcel Dekker)
05
Fleksibilitas di Seluruh Bagian Geometri
Penggiling silinder CNC modern dapat menangani silinder lurus, lancip, poros loncatan, bahu, dan bahkan profil berkontur rumit menggunakan interpolasi CNC. Sebuah mesin tunggal dapat mengakomodasi berbagai kelompok suku cadang, sehingga mengurangi investasi modal.
06
Distorsi Termal Minimal
Dengan aplikasi cairan pendingin yang tepat dan kedalaman potong yang terkontrol, penggilingan silinder menghasilkan lebih sedikit panas per unit material yang dihilangkan dibandingkan dengan penggilingan agresif. Hal ini menjaga integritas metalurgi komponen yang mengeras, mencegah efek pelunakan permukaan atau tempering ulang.
07
Tingkat Penghapusan Material Tinggi (dengan CBN/Roda Berlian)
Penggerindaan silinder berkecepatan tinggi dengan CBN (cubic boron nitride) atau roda berlian superabrasif dapat menghilangkan material dengan kecepatan melebihi 100 mm3/mm/s, menyaingi putaran dengan tetap menjaga kualitas akhir tingkat penggilingan. (Sumber: Teknologi Penggilingan, Stephen Malkin, Industrial Press)
08
Otomatisasi dan Produksi Mati Lampu
Penggiling silinder CNC terintegrasi dengan pemuat robot, pengukuran dalam proses, dan sistem kontrol adaptif. Hal ini memungkinkan operasi "padam" tanpa awak, sehingga mengurangi biaya tenaga kerja per komponen secara signifikan dan memungkinkan siklus produksi yang berkelanjutan 24/7.
Penggilingan Silinder vs. Metode Penyelesaian Lainnya
Tabel di bawah ini membandingkan penggilingan silindris dengan proses finishing umum lainnya berdasarkan parameter manufaktur yang paling penting. (Sumber: Teknik dan Teknologi Manufaktur, Kalpakjian, Pearson)
| Parameter | Penggilingan Silinder | Selesai Berputar | Mengasah | Memukul-mukul |
|---|---|---|---|---|
| Toleransi (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Permukaan Selesai (Ra um) | 0,1 - 0,8 | 1.6 - 6.3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Kemampuan Material Keras | Luar biasa (hingga 70 HRC) | Terbatas (di bawah 45 HRC) | Bagus | Bagus |
| Tingkat Penghapusan Material | Tinggi (dengan CBN) | Sangat Tinggi | Rendah | Sangat Rendah |
| Potensi Otomasi | Sangat Tinggi (CNC Robotic) | Tinggi | Sedang | Rendah |
| Aplikasi Khas | Poros, Bantalan, Gulungan | Pembubutan Umum | Bor Mesin | Optik, Bagian Pengukur |
Aplikasi Industri Utama
Penggerindaan silinder diterapkan di berbagai industri yang menuntut presisi dimensi yang secara langsung memengaruhi keamanan produk, efisiensi, dan masa pakai.
Otomotif
Poros engkol, poros bubungan, poros transmisi, gandar penggerak, dan permukaan tromol rem memerlukan penggilingan untuk memenuhi toleransi perakitan.
Luar angkasa
Poros turbin, komponen roda pendaratan, dan batang aktuator memerlukan toleransi yang sangat ketat dan integritas permukaan yang sangat baik.
Hidrolik
Batang silinder hidrolik dan poros pompa memerlukan permukaan akhir dan kebulatan berkualitas tinggi untuk penyegelan yang efektif dan masa pakai yang lama.
Alat & Mati
Pin cetakan presisi, pelubang, dan master pengukur digiling hingga ukuran akhir setelah pengerasan untuk mempertahankan geometri dan kekerasan.
Bantalan
Balapan bantalan dalam dan luar dibuat dengan toleransi tingkat mikron untuk memastikan putaran yang mulus dan getaran minimal di bawah beban.
Energi / Pembangkit Listrik
Jurnal rotor generator, poros rintisan turbin, dan poros impeler pompa mengandalkan penggilingan silinder untuk presisi dan keandalan.
Seri Mesin Gerinda Silinder CNC kami
Kami menawarkan rangkaian lengkap Mesin Gerinda Silinder CNC model yang dirancang untuk tuntutan produksi, ukuran benda kerja, dan tingkat presisi yang berbeda. Setiap mesin mengintegrasikan kontrol CNC canggih, struktur besi cor yang kokoh, dan sistem spindel presisi tinggi untuk menghasilkan kinerja penggilingan yang konsisten.

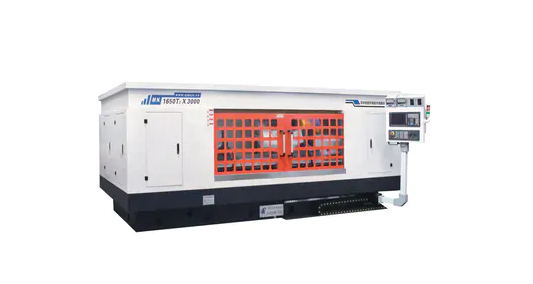

Mesin Gerinda Silinder CNC MK / MAK Series
Seri Standar

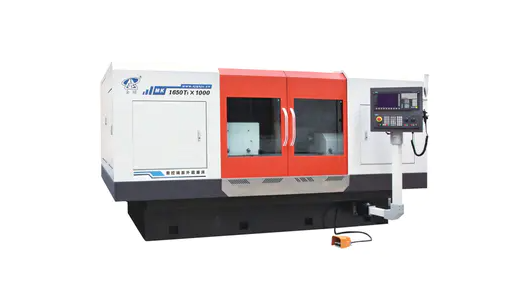

Mesin Penggiling Silinder CNC Presisi Tinggi
Presisi Tinggi

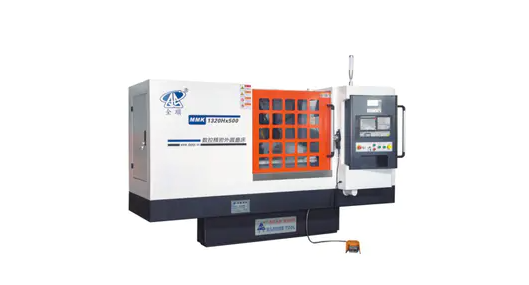

Mesin Penggiling Silinder CNC Berkecepatan Tinggi
Kecepatan Tinggi

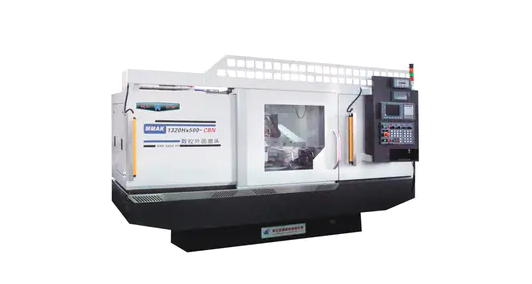

Mesin Gerinda Silinder CNC with Mobile Wheel Holder
Kepala Roda Seluler
Mesin Penggiling Silinder CNC Kepala Roda Ganda
Kepala Roda Ganda
Faktor Teknis yang Memaksimalkan Keuntungan Penggilingan
Untuk sepenuhnya menyadari keuntungan dari penggilingan silinder, beberapa parameter proses harus dikonfigurasi dengan benar:
| Faktor | Rekomendasi | Pengaruh terhadap Keluaran |
|---|---|---|
| Spesifikasi Roda | CBN untuk baja yang dikeraskan; Aluminium oksida untuk baja umum | Menentukan MRR, umur roda, dan beban termal |
| Kecepatan Roda | 45 - 120 m/s (penggilingan kecepatan tinggi) | Tinggier speed improves finish; reduces chip thickness |
| Kecepatan Benda Kerja | 15 - 30 m/mnt (penggilingan OD) | Mempengaruhi penyelesaian permukaan dan masukan termal |
| Kedalaman Pemotongan | Kasar: 0,01-0,05 mm; Selesai: 0,002-0,005 mm | Mengontrol akurasi dimensi dan kekasaran permukaan |
| Aliran Pendingin | Tinggi-pressure, high-volume flood or through-wheel delivery | Mencegah kerusakan termal; mengeluarkan swarf dari roda |
| Interval Berpakaian | Continuous dressing (CD) atau dalam proses untuk bagian-bagian penting | Menjaga ketajaman roda; memastikan geometri potongan yang konsisten |
| Pengukuran Dalam Proses | Pengukuran diameter aktif selama siklus penggilingan | Menghilangkan kelebihan; mengkompensasi pertumbuhan termal secara otomatis |
Pertanyaan yang Sering Diajukan
Bahan apa yang bisa digiling secara silinder?
Gerinda silinder menangani hampir semua material logam termasuk baja karbon, baja paduan, baja tahan karat, besi tuang, baja perkakas yang dikeraskan, karbida disemen, titanium, dan bahkan beberapa keramik. Faktor pemilihan utama adalah jenis roda abrasif yang disesuaikan dengan material benda kerja.
Bagaimana penggilingan silinder CNC meningkatkan produktivitas?
Kontrol CNC mengotomatiskan seluruh siklus penggilingan termasuk lintasan kasar, lintasan setengah jadi, lintasan akhir, percikan api, dan penarikan kembali. Dikombinasikan dengan pemuatan robot dan pengukuran dalam proses, waktu non-produktif menurun drastis. Studi menunjukkan penggilingan CNC mengurangi waktu siklus sebesar 30-60% dibandingkan dengan operasi penggilingan manual. (Sumber: Jurnal Teknik Manufaktur UKM)
Permukaan akhir seperti apa yang bisa dicapai dengan penggilingan silindris?
Penggilingan silinder standar mencapai Ra 0,4 hingga 0,8 um. Dengan roda CBN superabrasif, spindel berkecepatan tinggi, dan kondisi proses optimal, nilai Ra 0,1 um atau lebih rendah dapat dicapai - setara dengan hard turning plus superfinishing dalam satu pengoperasian.
Apakah penggilingan silinder cocok untuk produksi skala kecil?
Ya. Gerinda silinder CNC modern mendukung pergantian cepat dengan balutan roda yang dapat diprogram, program suku cadang tersimpan, dan penggantian penahan kerja yang cepat. Waktu penyiapan telah dikurangi menjadi di bawah 20 menit untuk banyak kelompok suku cadang, menjadikan produksi dalam jumlah kecil dan bahkan produksi satu bagian menjadi layak secara ekonomi.
Apa perbedaan antara penggilingan silinder terjun dan melintasi?
Dalam penggilingan terjun (in-feed), roda dimasukkan secara radial ke dalam benda kerja untuk menggiling zona tertentu - ideal untuk bagian pendek, berundak, atau berprofil. Dalam penggilingan melintang, roda bergerak secara aksial di sepanjang benda kerja saat bersentuhan - cocok untuk poros panjang dan diameter kontinu. Banyak mesin CNC menggabungkan kedua metode dalam satu bagian program.
Kesimpulan
Penggilingan silinder menempati posisi unik dalam manufaktur presisi: ini adalah satu-satunya proses yang secara bersamaan memberikan akurasi dimensi tingkat mikron, penyelesaian permukaan yang sangat baik, dan kemampuan untuk mengolah material yang mengeras sepenuhnya dengan kecepatan produktif. Ketika didukung oleh teknologi CNC modern, ini menjadi landasan yang fleksibel, otomatis, dan dapat diulang dalam setiap operasi pemesinan presisi.
Baik Anda menyelesaikan poros engkol otomotif dalam volume tinggi, mengerjakan poros turbin dirgantara dengan toleransi yang sangat ketat, atau memproduksi batang silinder hidrolik untuk aplikasi penyegelan yang menuntut, a Mesin Gerinda Silinder CNC memberikan kombinasi kemampuan proses, potensi otomatisasi, dan keandalan jangka panjang yang tidak dapat ditandingi oleh proses penyelesaian lainnya.
