Apa saja jenis mesin gerinda CNC?

Di bidang manufaktur presisi, Mesin penggiling CNC memainkan peran penting. Mereka menggunakan roda gerinda berputar berkecepatan tinggi untuk melakukan penggilingan halus pada permukaan benda kerja, sehingga menghasilkan akurasi dimensi dan penyelesaian permukaan yang sangat tinggi. Dengan terus meningkatnya permintaan industri akan pemesinan presisi tinggi dan efisiensi tinggi, jenis mesin gerinda CNC menjadi semakin beragam dan terspesialisasi.

Klasifikasi Berdasarkan Objek dan Fungsi Pemesinan: Klasifikasi Mesin Gerinda CNC Arus Utama

Mesin penggiling CNC terutama diklasifikasikan menurut bentuk benda kerja yang diproses dan fungsi spesifiknya, sehingga membentuk beberapa jenis utama:

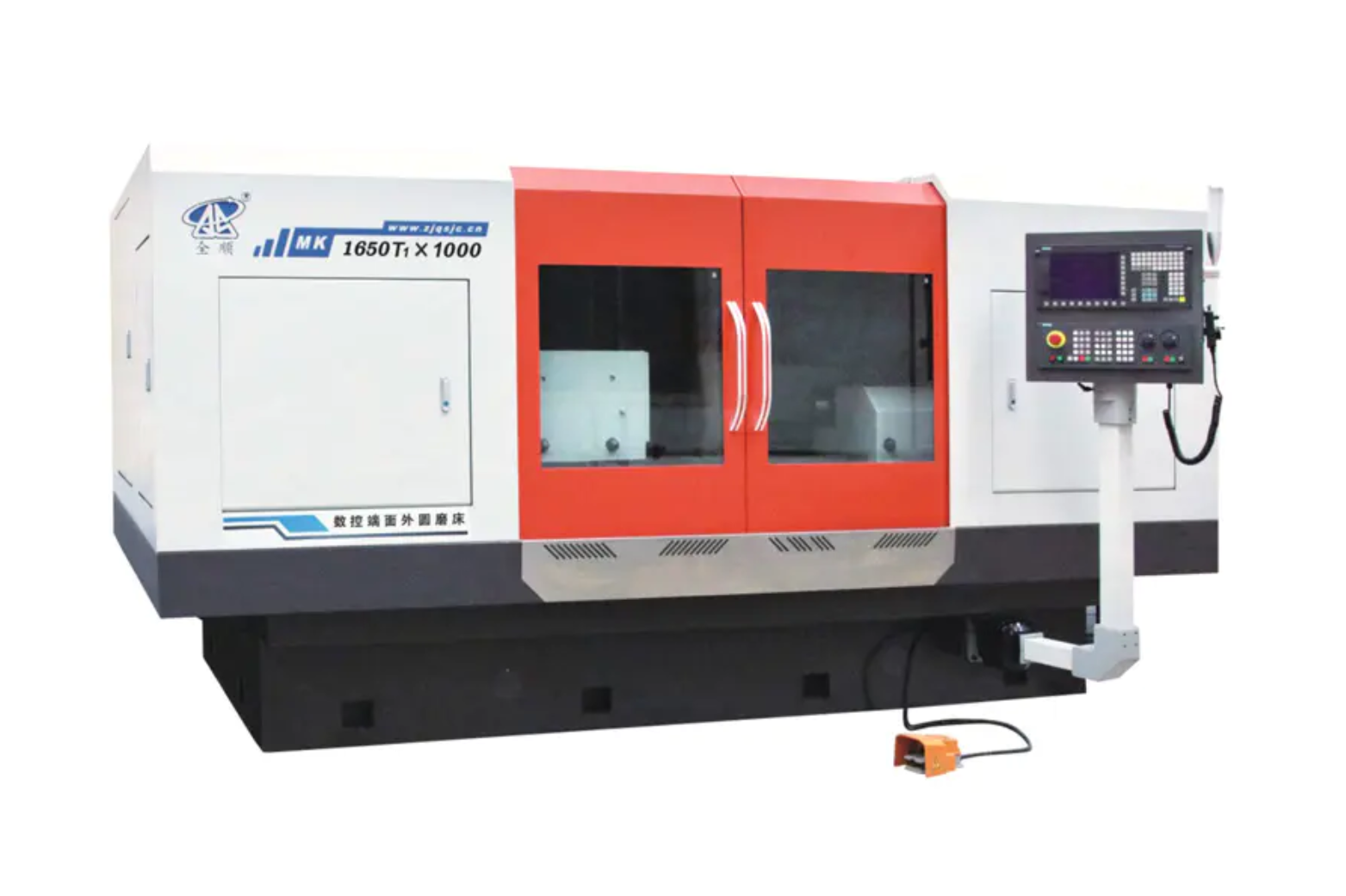

1. Mesin Penggiling Silinder CNC

Fitur: Khusus digunakan untuk menggiling permukaan silinder luar, permukaan kerucut, dan permukaan ujung bahu tertentu pada benda kerja. Ini adalah peralatan inti untuk pemesinan presisi bagian poros. Modern Mesin gerinda silinder CNC biasanya memiliki kontrol multi-sumbu, memungkinkan penggilingan komposit, seperti menyelesaikan pemesinan presisi diameter luar dan permukaan ujung dalam satu pengaturan.

2. Mesin Penggiling Internal CNC

Fitur: Digunakan untuk menggiling permukaan silinder atau kerucut bagian dalam benda kerja. Karena keterbatasan ruang dalam penggilingan internal, mesin ini biasanya menggunakan spindel listrik berkecepatan tinggi. Mereka banyak digunakan dalam industri seperti suku cadang otomotif (misalnya rumah bantalan), komponen hidrolik, dan cetakan.

3. Mesin Penggiling Permukaan CNC

Fitur: Digunakan untuk menggiling permukaan benda kerja yang datar atau berbentuk. Berdasarkan hubungan antara sumbu roda gerinda dan arah pergerakan meja, meja tersebut dapat dibagi lagi menjadi meja persegi panjang dengan spindel horizontal, meja putar spindel vertikal, dll. Keunggulan intinya terletak pada memberikan kerataan dan kekasaran permukaan yang sangat tinggi.

4. Mesin Penggiling Alat CNC

Fitur: Dirancang khusus untuk menggiling dan membuat berbagai alat pemotong (misalnya bor, pemotong frais, pemotong roda gigi, dll.). Ini Mesin penggiling CNC biasanya memiliki lima atau lebih sumbu kontrol simultan untuk menangani geometri pahat yang kompleks dan persyaratan presisi tinggi.

5. Mesin Penggiling Tanpa Pusat CNC

Fitur: Penggilingan tidak memerlukan lubang tengah untuk penentuan posisi; sebaliknya, roda pemandu dan pelat penyangga menopang benda kerja. Metode ini ideal untuk penggilingan diameter luar bagian berbentuk batang ramping bervolume tinggi dan terus menerus, sehingga menawarkan efisiensi produksi yang sangat tinggi.

6. Mesin Penggiling Jig CNC

Fitur: Dilengkapi dengan sistem pengukuran dan penentuan posisi koordinat presisi tinggi, terutama digunakan untuk menggiling lubang pada cetakan atau bagian presisi dengan presisi dan permukaan akhir yang sangat tinggi.

Klasifikasi berdasarkan Otomatisasi dan Karakteristik Struktural: Jenis Tambahan untuk Meningkatkan Efisiensi

Selain tipe utama yang diklasifikasikan berdasarkan fungsi yang disebutkan di atas, Mesin penggiling CNC juga dapat dibagi lagi berdasarkan struktur dan tingkat otomatisasinya:

Mesin Penggiling Majemuk

Menggabungkan beberapa fungsi penggilingan, seperti penggilingan diameter luar, lubang dalam, dan permukaan ujung, memungkinkan beberapa proses diselesaikan dalam satu pengaturan, sehingga sangat meningkatkan akurasi dan efisiensi pemesinan.

Mesin gerinda berkecepatan tinggi/ultra-kecepatan tinggi

Gunakan CBN (cubic boron nitride) atau roda gerinda intan dan lakukan penggilingan pada kecepatan linier yang sangat tinggi, yang secara signifikan meningkatkan laju pelepasan material dan kualitas pemesinan.

Mesin gerinda CNC tipe gantry

Dengan kekakuan struktural yang kuat, cocok untuk menggerinda permukaan datar atau jalur pemandu benda kerja yang besar dan berat.

Pertimbangan Pemilihan Mesin Gerinda CNC dan Tren Masa Depan

Memilih yang benar Mesin penggiling CNC memerlukan pertimbangan komprehensif tentang ukuran, bentuk, persyaratan presisi, ukuran batch, dan anggaran benda kerja. Misalnya, jika diperlukan pemesinan poros ramping dalam jumlah besar, penggiling CNC tanpa pusat adalah pilihan terbaik; jika melibatkan sistem lubang cetakan yang rumit, penggiling koordinat CNC harus dipilih.

Tren perkembangan mesin gerinda CNC di masa depan akan fokus pada poin-poin berikut:

• Gabungan dan terintegrasi: Satu peralatan mesin menyelesaikan lebih banyak proses, mengurangi kesalahan penanganan dan penjepitan.


• Intelligentization: Mengintegrasikan pemantauan cerdas, kontrol adaptif, diagnosis kesalahan, dan teknologi lainnya untuk mencapai produksi tanpa awak atau dengan staf minimal.


• Ultra-presisi: Mengejar akurasi pemesinan tingkat nanometer dan kualitas permukaan.



Mesin penggiling CNC adalah peralatan presisi yang sangat diperlukan dalam industri modern. Jenisnya yang beragam dapat memenuhi berbagai persyaratan presisi tinggi, mulai dari produksi massal hingga pemrosesan cetakan yang rumit, dan merupakan salah satu teknologi utama yang mendorong peningkatan manufaktur kelas atas.
